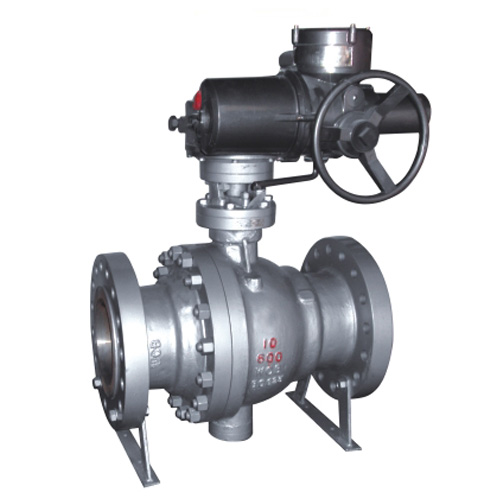

Q947F電動球閥說明：
不銹鋼電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
Q947F電動球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
Q947F電動球閥技術參數和性能
CH執行機構技術參數 |
閥體參數 |
|||
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～300mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-300 |
250:1 |
350:1 |
|||
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
進線接口 |
PE1/2〞進線線鎖 |
|||
試驗壓力 |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
氣密試驗 |
0.5～0.7 |
|||||||||
Q947F電動球閥主要零件材質
零件名稱 |
材 料 |
||||||
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M |
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni12Mo2 |
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 |
||||||
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
||
Q947F電動球閥外形尺寸
公稱壓力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|||
15 |
130/130/140 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
20 |
140/140/150 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
25 |
150/150/165 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
32 |
165/165/180 |
135 |
354 |
208 |
100 |
16/16/18 |
4-18 |
68 |
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/16/18 |
4-18 |
73 |
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
125 |
320/320/360 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
250 |
630 750 |
405 470 |
545 |
380 |
||||
300 |
750 870 |
460 530 |
580 |
380 |
